Розподілення клавіш OPPO A5x 5G ISP дозволяє підключатися безпосередньо до пам'яті UFS для запису файлу DUMP, перепрограмування чіпа, прошивки або зняття блокування FRP за допомогою ISP-приставки, такої як Easy JTAG, UFI Box або Flash64 box.
Що таке розпіновка UFS ISP?
ISP (внутрішньосистемне програмування) дозволяє програмувати флеш-пам'ять без її виймання з друкованої плати. Для зв'язку з комп'ютером використовується спеціальна розпіновка та протокол.
Тестова точка — це мідні контакти на друкованій платі, які дозволяють перевести телефон у режим аварійного завантаження для виконання прошивки, розблокування або ремонту телефону.
Читати далі: Розпізнавання контактів інтернет-провайдера Realme Note 50 RMX3834

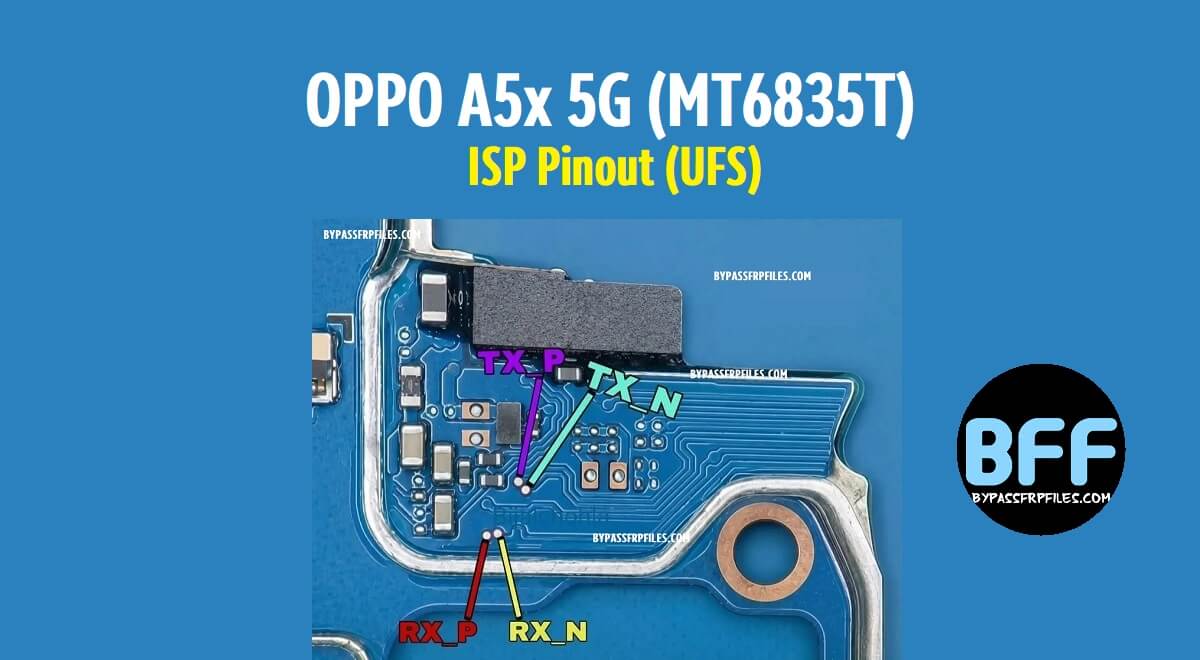

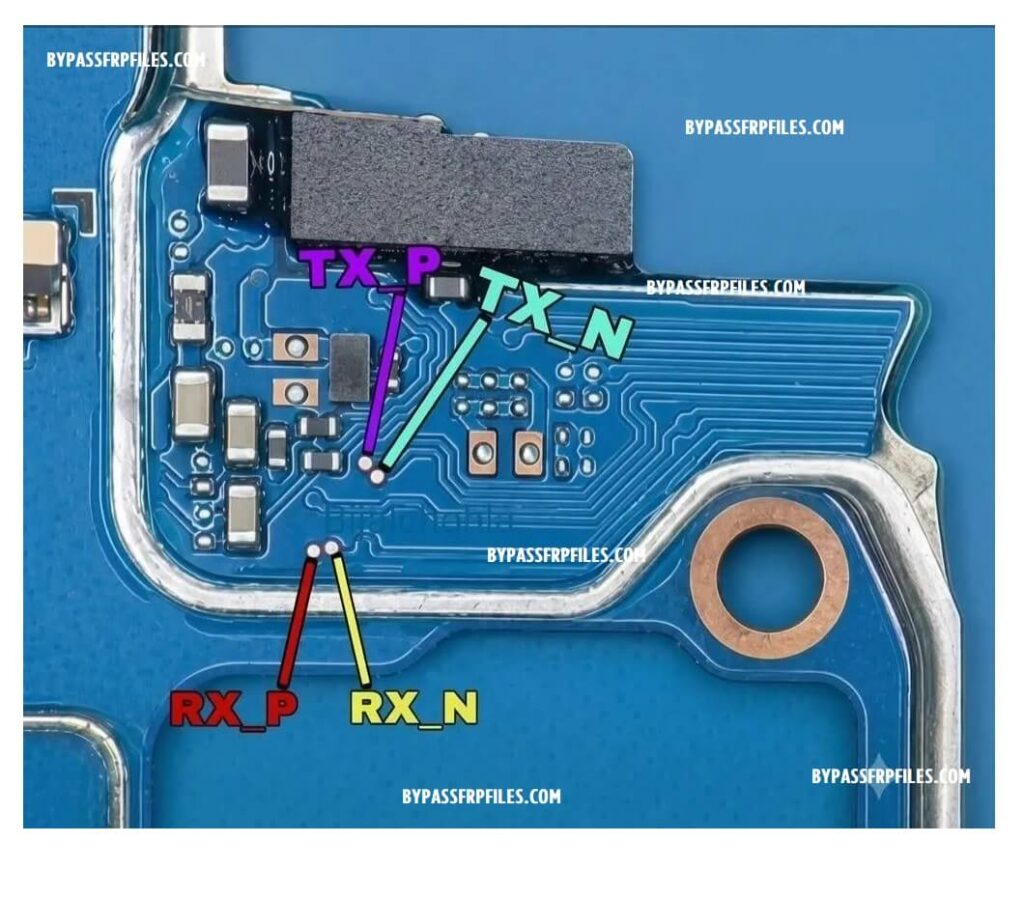

OPPO A5x 5G Зображення схеми розпиновок UFS ISP:
Інтернет-провайдер та тестова точка OPPO A5x 5G дозволяють завантажуватися в режим прошивки пам'яті без свердління. Ми покажемо вам перевірену розпіновку ISP, яка дозволить вам швидко виправити будь-які проблеми, пов'язані з Android, одним клацанням миші на будь-якому патчі безпеки та патчі версії Android за допомогою будь-якого інструменту відновлення UFS.
Читайте також: Як увійти в режим завантаження або EDL на телефоні Oppo
Більше: Інструмент QPST – Завантаження інструменту прошивки Qualcomm QPST Flash Tool для всіх версій
Мітки для контактів UFS ISP, які вам потрібні:
REF_CLKОпорний тактовий сигнал, що використовується для синхронізації
RST: PIN-код для скидання апаратного забезпечення
TX0_P: Передайте позитивний сигнал
TX0_N: Передача негативного сигналу
RX0_P: Отримання позитивного сигналу
RX0_NОтримання негативного сигналу
VCC: Основне джерело живлення (зазвичай 2.5 В або 3.3 В)
VCCQ2Блок живлення вводу/виводу (зазвичай 1.8 В)**
Порада: Щоб правильно визначити точки, можна скористатися мікроскопом або 10-кратною лупою.
Прочитайте: Розпізнавання контактів iSP на Oppo A17 CPH2477 (EMMC)
Необхідні інструменти для методу розпіновки ISP
Переконайтеся, що ваше робоче місце включає:
- UFI Box, Easy JTAG Plus або Medusa Pro
- Дроти-перемички 0.1 мм – 0.3 мм
- Паяльник з тонким жалом
- Паяльний флюс
- Ізопропіловий спирт (IPA 99%)
- Мультиметр
- Мікроскоп або лупа
Читайте також: Тестова точка Realme C55 RMX3710
Як підключити інтернет-провайдера до UFS або EMMC Box
- Відкрийте задню панель OPPO A5x 5G.
- Розберіть телефон.
- Знайдіть область мікросхеми eMMC на друкованій платі.
- Знайти та припаяти до точок ISP
- Використайте наведену вище схему, щоб визначити ці контакти: CLK, TXON, TXOP, GND та RXON, RXOP.
- Розпіновка OPPO A5x 5G UFS ISP для жорсткого скидання, обходу FRP або прошивки.
- Або ж можна скористатися тестовими точками.
- Підключення до UFI або Easy JTAG,
- У програмному забезпеченні UFI або Easy Jtag:
- Натисніть «Визначити UFS»
- Обхід FRP: Перейдіть до: Розділ користувача – Спеціальне завдання – Скинути FRP
- Виправлення мертвого завантаження: Виберіть прошивку та натисніть «Прошивати».
- Це воно.
Також: Тестова точка Oppo A38 CPH2579
Увага! Неправильне замикання тестових точок може пошкодити OPPO A5x 5G. Дійте обережно!
