Vivo Y31D 4G PD2533F ISP 핀아웃(UFS)

작가 사진
에 게시 :
팔로우

이 글에서는 Vivo Y31D 4G PD2533F의 UFS ISP 핀아웃을 보여드리겠습니다. 이 핀아웃을 이용하면 UFS 복구 도구를 사용하여 덤프 파일 쓰기, 칩 재프로그래밍, 펌웨어 플래싱, FRP 잠금 해제, FRP 우회, 잠금 제거 및 순정 펌웨어 플래싱 등을 할 수 있습니다.

ISP 핀아웃이란?

ISP(In-System Programming)는 플래시 칩을 PCB에서 분리하지 않고도 프로그래밍할 수 있도록 하는 기술입니다. ISP는 특정 핀 배치와 프로토콜을 사용하여 컴퓨터와 통신합니다.

테스트 포인트는 PCB에 있는 구리 포인트로, 이를 통해 휴대폰을 비상 다운로드 모드로 부팅하여 휴대폰을 플래싱, 잠금 해제 또는 수리할 수 있습니다.

자세히 보기: Vivo Y400 Pro MT6878V ISP 핀 배치도

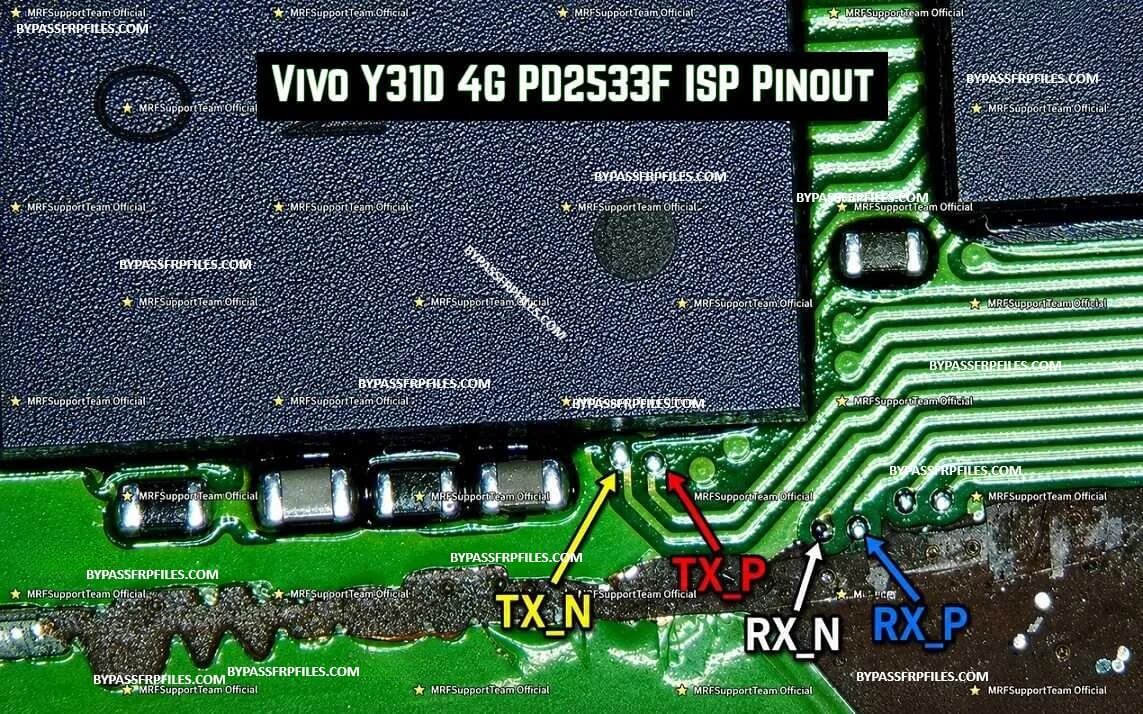

Vivo Y31D 4G PD2533F UFS ISP 핀아웃 다이어그램 이미지:

Vivo Y31D 4G ISP 및 테스트 포인트를 사용하면 플래시 모드로 안전하게 부팅할 수 있습니다. 아래 방법을 따라 ISP 모드로 성공적으로 부팅해 보세요.

다음 글도 읽어보세요: Oppo 휴대폰에서 다운로드 또는 EDL 모드로 진입하는 방법

더 보기: QPST 도구 – 퀄컴 QPST 플래시 도구 최신 버전 전체 다운로드

필요한 UFS ISP 핀 라벨:

REF_CLK타이밍에 사용되는 기준 클록 신호
RST : 하드웨어 리셋 핀
TX0_P: 긍정적인 신호를 전달하세요
TX0_N: 부정적인 신호를 전송하세요
RX0_P: 긍정적인 신호를 수신했습니다.
RX0_N: 부정적인 신호를 수신합니다
VCC : 주 전원 공급 장치(일반적으로 2.5V 또는 3.3V)
VCCQ2: I/O 전원 공급 장치(일반적으로 1.8V)**

팁: 현미경이나 10배 확대경을 사용하면 각 지점을 정확하게 식별할 수 있습니다.

꼭 읽어보세요: Oppo F27 5G MT6835V ISP 핀 배치도

ISP 핀아웃 방법에 필요한 도구

워크스테이션에 다음이 포함되어 있는지 확인하세요.

  • UFI Box, Easy JTAG Plus 또는 Medusa Pro
  • 0.1mm – 0.3mm 점퍼 와이어
  • 미세 팁 납땜 인두
  • 납땜 플럭스
  • 이소프로필알코올(IPA 99%)
  • 멀티 미터
  • 현미경이나 돋보기

다음 글도 읽어보세요: Oppo K13 Turbo UFS ISP 핀 배치도

ISP를 UFS 또는 EMMC 박스에 연결하는 방법

  • Vivo Y31D 4G의 뒷면 패널을 여세요.
  • 전화기를 분해하세요.
  • PCB에서 eMMC 칩 영역을 찾으세요.
  • ISP 포인트 찾기 및 납땜
  • 위의 다이어그램을 사용하여 다음 핀을 식별합니다: CLK, TXON, TXOP, GND, RXON, RXOP.
  • Oppo A6X 5G UFS ISP 핀아웃을 이용한 하드 리셋, FRP 우회 또는 펌웨어 플래싱 방법.
  • 혹은 테스트 포인트를 활용할 수도 있습니다.
  • UFI 또는 Easy JTAG에 연결하세요.
  • UFI 또는 Easy Jtag 소프트웨어에서:
  • UFS 식별을 클릭하세요
  • FRP 우회: 이동: 사용자 파티션 - 특수 작업 - FRP 재설정
  • 데드 부트 수정: 펌웨어를 선택하고 플래시를 클릭하세요.
  • 그게 전부 야.

참고: Oppo Reno 12F 5G MT6835V ISP 핀 배치도
