इस लेख में, हम आपको Oppo A6s 5G CPH2789 UFS ISP पिनआउट दिखाएंगे, जिसकी मदद से आप DUMP फाइल लिख सकते हैं, चिप को रीप्रोग्राम कर सकते हैं, फर्मवेयर फ्लैश कर सकते हैं, FRP लॉक हटा सकते हैं, FRP को बायपास कर सकते हैं, लॉक हटा सकते हैं और किसी भी UFS रिपेयर टूल का उपयोग करके स्टॉक फर्मवेयर फ्लैश कर सकते हैं।
आईएसपी पिनआउट क्या है?
ISP (इन-सिस्टम प्रोग्रामिंग) फ्लैश चिप को पीसीबी से निकाले बिना प्रोग्राम करने की अनुमति देता है। यह कंप्यूटर के साथ संचार करने के लिए एक विशिष्ट पिनआउट और प्रोटोकॉल का उपयोग करता है।
परीक्षण बिंदु पीसीबी पर एक तांबे का बिंदु है जो आपको फोन को फ्लैशिंग, अनलॉक करने या मरम्मत करने के लिए आपातकालीन डाउनलोड मोड में बूट करने की अनुमति देता है।
और पढ़ें: Oppo A6X 5G CPH2783 UFS ISP पिनआउट

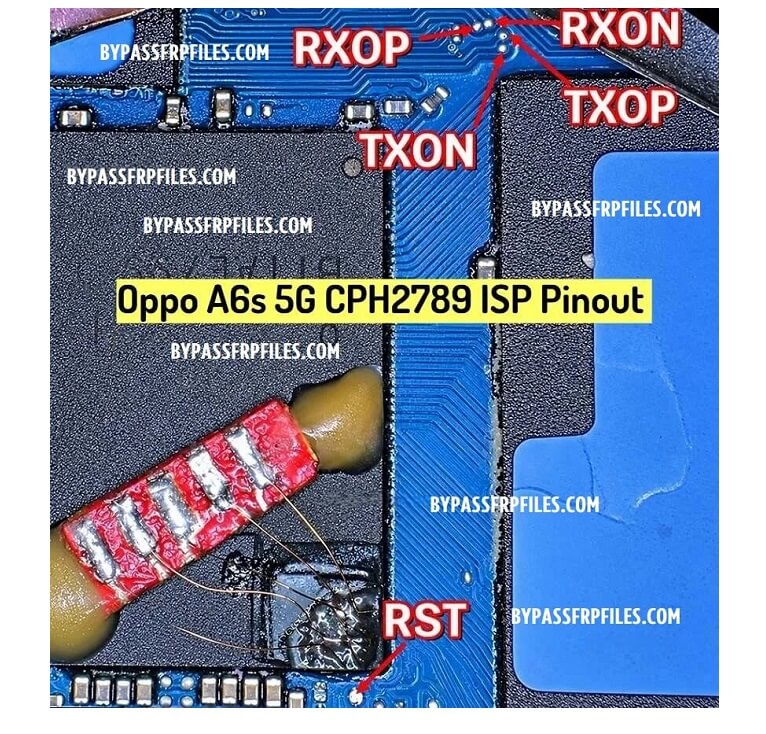

ओप्पो A6s 5G CPH2789 UFS ISP पिनआउट आरेख चित्र:
Oppo A6s 5G ISP और टेस्ट पॉइंट आपको फ्लैश मोड में सावधानीपूर्वक बूट करने की सुविधा देते हैं। इसलिए, ISP मोड में सफलतापूर्वक बूट करने के लिए नीचे दिए गए तरीकों का पालन करें।
यह भी पढ़ें: ओप्पो फोन पर डाउनलोड या EDL मोड में कैसे प्रवेश करें
अधिक जानकारी: QPST टूल – क्वालकॉम QPST फ्लैश टूल के सभी नवीनतम संस्करण डाउनलोड करें
यूएफएस आईएसपी पिन लेबल जिनकी आपको आवश्यकता है:
REF_CLK: टाइमिंग के लिए उपयोग किया जाने वाला संदर्भ क्लॉक सिग्नल
आरएसटी: हार्डवेयर रीसेट पिन
TX0_P: सकारात्मक संकेत प्रसारित करें
TX0_N: नकारात्मक संकेत प्रेषित करें
आरएक्स0_पी: सकारात्मक संकेत प्राप्त करें
आरएक्स0_एननकारात्मक संकेत प्राप्त हुआ
वीसीसी: मुख्य विद्युत आपूर्ति (आमतौर पर 2.5V या 3.3V)
VCCQ2: इनपुट/आउटपुट पावर सप्लाई (आमतौर पर 1.8V)**
सुझाव: बिंदुओं की सही पहचान करने के लिए आप माइक्रोस्कोप या 10 गुना आवर्धक लेंस का उपयोग कर सकते हैं।
कृपया पढ़ें: Oppo A60 CPH2683 UFS ISP पिनआउट
आईएसपी पिनआउट विधि के लिए आवश्यक उपकरण
सुनिश्चित करें कि आपके वर्कस्टेशन में ये शामिल हों:
- यूएफआई बॉक्स, ईजी जेटीएजी प्लस, या मेडुसा प्रो
- 0.1 मिमी – 0.3 मिमी जम्पर तार
- फाइन-टिप सोल्डरिंग आयरन
- सोल्डरिंग फ्लक्स
- आइसोप्रोपिल अल्कोहल (आईपीए 99%)
- मल्टीमीटर
- माइक्रोस्कोप या आवर्धक
यह भी पढ़ें: Oppo K13 Turbo UFS ISP पिनआउट
ISP को UFS या EMMC बॉक्स से कैसे कनेक्ट करें
- Oppo A6s 5G का बैक पैनल खोलें।
- फ़ोन को अलग करें.
- पीसीबी पर eMMC चिप क्षेत्र का पता लगाएं।
- ISP पॉइंट्स को खोजें और उन्हें जोड़ें
- इन पिनों को पहचानने के लिए उपरोक्त आरेख का उपयोग करें: CLK, TXON, TXOP, GND, और RXON, RXOP.
- Oppo A6s 5G UFS ISP पिनआउट का उपयोग करके हार्ड रीसेट, FRP बाईपास या फर्मवेयर फ्लैश करना।
- या, आप परीक्षण बिंदुओं का उपयोग कर सकते हैं।
- UFI या Easy JTAG से कनेक्ट करें,
- UFI या Easy Jtag सॉफ्टवेयर में:
- UFS पहचानें पर क्लिक करें
- बाईपास एफआरपी: नेविगेट करें: उपयोगकर्ता विभाजन – विशेष कार्य – FRP रीसेट करें
- डेड बूट को ठीक करें: फर्मवेयर का चयन करें और फ़्लैश पर क्लिक करें।
- बस।
इसके अलावा: ओप्पो रेनो 13एफ सीपीएच2701 आईएसपी पिनआउट (यूएफएस)
चेतावनी: टेस्ट पॉइंट्स को गलत तरीके से शॉर्ट करने से Oppo A6s 5G को नुकसान हो सकता है। सावधानी से आगे बढ़ें!
